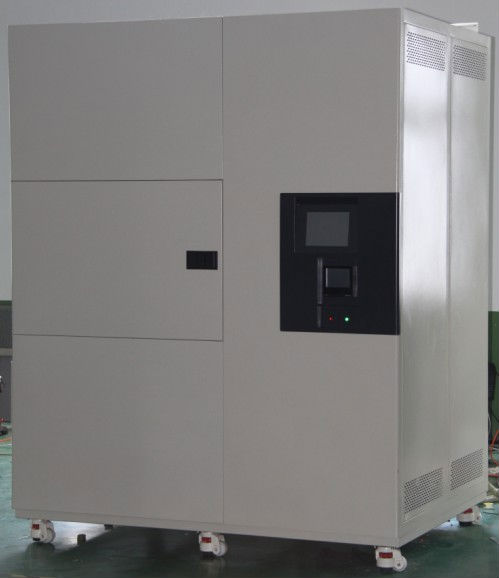

三箱式冷熱沖擊試驗箱
機械結構：
１、 內箱材質采用ＳＵＳ＃３０４不銹鋼板，外箱材質采用ＳＥＥＣ鋼板外加粉底烤漆，增加外觀質感及潔凈度，造型美觀大方。
２、 箱體保溫層采用高強度ＰＵ及保溫棉，達到優良的保溫效果。
３、 箱體配備直徑５０ｍｍ的測試孔，可供外接測試電源線或信號線使用，也可以依客戶要求制作。
４、 機器底部采用高品質可固定式ＰＵ活動絞輪，方便移動。
５、 采用彩屏美國ＷＩＮＣＯＮＴＲＯＬ、日本ＵＮＩＱＵＥ、ＯＹＯ系列觸摸屏控制器，熒幕操作簡單，程式編輯容易，適用各種溫濕度交變?cè)囼?yàn)條件，具有ＲＳ－２３２通訊界面及連線軟體，可于電腦上執行各種功能。
６、 具有ＲＳ－２３２通訊界面及連線軟體，可于電腦上設計程式、收集測試資料與記錄、呼叫程式執行等各種功能。
７、 可獨立設定高溫、低溫及冷熱沖擊三種不同條件，具備高低溫試驗機的功能。
８、 可在預約開機時間控制中自動提前預熱、預冷待機，并可選擇起始位置，由高溫或低溫開始循環或沖擊，另具備設定循環次數及自動除霜等功能。
９、 具備全自動、高精密系統回路，任一機件動作，完全由Ｐ．Ｌ．Ｃ鎖定處理，溫度控制精度高，全部采用Ｐ．Ｉ．Ｄ自動演算控制。
１０、 出風口與回風口感知器檢知控制，風向柵門機構切換時間為１０秒內完成，冷熱沖擊溫度恢復時間為５分鐘內完成。
１１、 運轉中發生異常狀況，熒幕上即刻自動顯示故障原因及提供排除故障的方法，并于發現輸入電力不穩定時，有緊急停機功能。
１２、 高品質的ＹＯＫＯＧＡＷＡ溫度記錄儀，同時記錄原始溫度訊號。
１３、 冷凍系統采用歐美原裝進口壓縮機，并使用環保冷媒。采用二元復疊制冷，以增加設備使用壽命。
１４、 采用多翼式循環風扇，避免任何死角，可使測試區內溫度分布均勻。
１５、 具有超溫保護，漏電保護，風機過載保護，壓縮機超壓、過載、過電流保護，相序保護等安全裝置，盡可能的保證設備使用安全。
可程式控制器：
控制器采用進口觸摸式真彩液晶微電腦控制器，美觀、漂亮。
產品采用電阻式高精度觸摸屏操作方式，可直接使用ＵＳＢ鼠標或觸摸筆點擊屏幕進行功能選擇或者參數設置。
型號 | ＳＨＣ－１Ａ（Ｂ．Ｃ） | ＳＨＣ－２Ａ（Ｂ．Ｃ） | ＳＨＣ－３Ａ（Ｂ．Ｃ） | ＳＨＣ－４Ａ（Ｂ．Ｃ） | ＳＨＣ－５Ａ（Ｂ．Ｃ） | ＳＨＣ－６Ａ（Ｂ．Ｃ） |
測試區尺寸ｃｍ | ３５×３５×４０ | ５０×４０×４０ | ６０×４５×４０ | ６０×６０×６０ | ８０×８０×８０ | １００×１００×１００ |
外型尺寸?。悖?/span> | １６０×１９０×１４０ | １８０×２００×１４０ | １９０×２１０×１４０ | １９０×２３０×１５５ | ２６０×２００×１８０ | ２８０×２２０×２００ |
性能 | 高溫貯熱范圍 | ＋６０℃～＋２００℃ |
低溫貯冷范圍 | －１０℃～－５０℃（Ａ型）；－１０℃～－６５℃（Ｂ型）；－１０℃～－７５℃（Ｃ型） |
試驗范圍 | 高溫：６０℃～１５０℃ 低溫：－１０℃～－４０℃（Ａ型）；－１０℃～－５５℃（Ｂ型）；－１０℃～－６５℃（Ｃ型） |
升溫速率 | ＋６０℃～＋２００℃≤３０ｍｉｎ |
降溫速率 | ＋２５℃～－５５℃≤６０ｍｉｎ，＋２５℃～－６５℃≤７０ｍｉｎ，＋２５℃～－７５℃≤８０ｍｉｎ |
風門切換時間 | ≤１０Ｓ |
溫度恢復時間 | ≤５ｍｉｎ |
溫度波動度 | ≤±０．５℃ |
溫度偏差 | ≤±２．０℃ |
材質 | 外部材質 | ＳＥＣＣ鋼板＋粉底烤漆 |
內部材質 | ＳＵＳ＃３０４不銹鋼板 |
隔熱材質 | ＰＵ及隔熱棉 |
溫度控制系統 | 制冷機 | 歐美原裝進口壓縮機 |
制冷劑 | Ｒ４０４ａ／Ｒ２３ |
風機 | 軸流風機 |
加熱器 | 不銹鋼電加熱器 |
蒸發器 | 鰭片式 |
冷凝器 | 風冷或水冷式 |
制冷方式 | 二元復疊制冷 |
控制器 | 顯示器 | 日本ＵＮＩＱＵＥ、ＯＹＯ等 |
解析精度 | ０．１℃／０．０１℃ |
設定方式 | 中英文菜單，觸摸屏方式輸入 |
控制方式 | 微積分運算ＰＩＤ |
傳感器 | Ｔ Ｔｙｐｅ |
觀察窗 | 多層中空電鍍膜加熱玻璃 |
其它配件 | 測試孔（∮５０ｍｍ一個或依客戶指定），隔層架（兩個或依客戶指定），腳輪四個 |
安全裝置 | 超溫保護；漏電保護；缺水保護（水冷式）；壓縮機超壓、過載、 過電流保護；風機過載保護；相序保護 |
電源 | ＡＣ?。常福埃郑ǎ薄溃保埃ィ?，５０±０．５ＨＺ，三相四線＋保護地線 |
選配件 | 溫度記錄儀，可記錄溫度訊號 |
詳細參數：三箱式冷熱沖擊試驗箱主要技術指標
另可依客戶要求尺寸制作，滿足客戶的要求。
Ａ，Ｂ，Ｃ代表溫度范圍，Ａ型：－１０℃～－４０℃；Ｂ型：－１０℃～－５５℃；Ｃ型：－１０℃～－６５℃
產品在系統結構及設計原理中，充分考慮到所涉及領域的相關標準，包括本體標準、電子電工標準等。相關標準有：
ＧＢ２４２３．１－８９低溫試驗方法
ＧＢ２４２３．２－８９高溫試驗方法
ＧＢ２４２３．２２－８９溫度變化試驗
ＧＪＢ１５０．５－８６溫度沖擊試驗
ＧＪＢ３６０．７－８７溫度沖擊試驗
ＧＪＢ３６７．２－８７溫度沖擊試驗
（ＣＮＳ，ＭＩＬ，ＩＥＣ，ＪＩＳ，．．．）。
